監測被測信號50 次諧波分量，包括1~50 次總諧波畸變率、諧波含有率、諧波相位角、及1~16 次間諧波，滿足國標GB/T14549 和IEC 61000-4-7 對公用電網諧波的測試要求。
本裝置能捕捉所有電壓電流通道的波形，分析干擾源。總畸變率超標、頻率超標、電壓有效值超標、不平衡度超標等均可啟動故障錄波記錄，從而捕捉電壓波形細微的變化。
本裝置頻率測量精度為0.001Hz，頻率范圍42.5Hz 連續到57.5Hz，在線監測電力系統頻率，頻率越限可及時報警及記錄。
本裝置可以連續不間斷監視電能質量是否符合相關標準，通過軟件可設置不同的超標條件，啟動超標電能參數統計并記錄對應超標量，時間分辨率達200ms

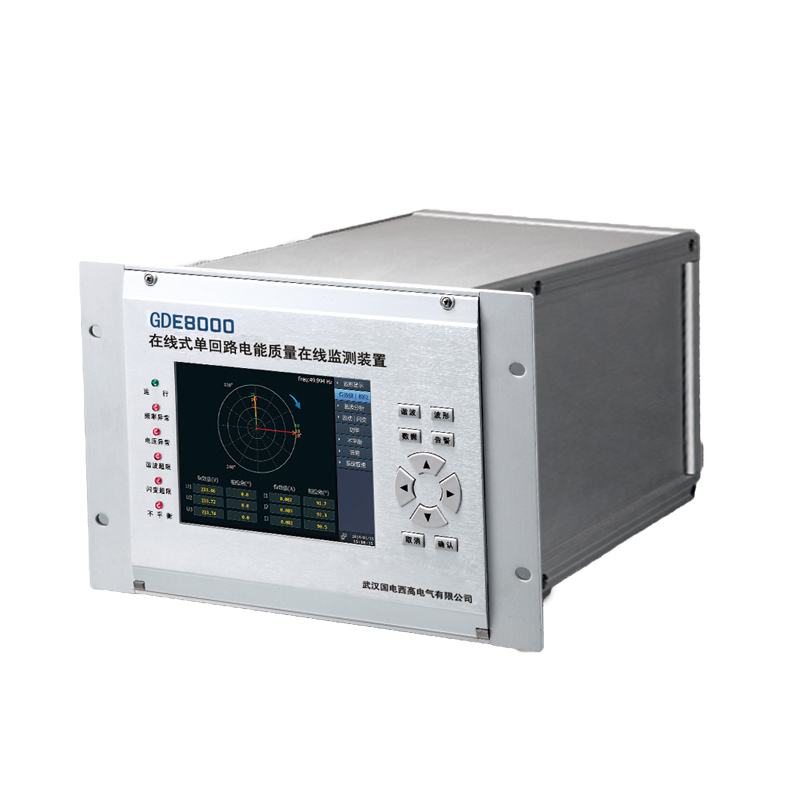

。公共供電點電壓因沖擊性功率負荷（如煉鋼電弧爐，電弧焊機等）引起的電壓快速變化而導致的閃變效應，容易使人眼疲勞、不舒服，甚至情緒煩躁。GDE8000系列電能質量在線監測裝置具有電壓閃變監測功能，符合GB/T 12326-2008 標準。
本裝置可測量電壓電流的不平衡度及零序、正序、負序的幅值和相位，顯示電壓電流的相位圖。
常規參數
機械
|
尺寸 |
259.28 × 177 × 300.15mm |
|
重量 |
6kg |
電源
|
電源輸入電壓 |
+85VAC~+265VAC 110V/220VDC |
顯示
|
尺寸 |
5.6 寸 |
|
色彩 |
26 萬色 |
|
分辨率 |
640 × 480 |
|
亮度 |
最大亮度 350 cd/m2 (Typ.) |
|
對比度 |
500:1 （ Typ ） |
|
可視角度 |
70/70/50/70 (Typ.)(CR ≥ 10) ( 左 / 右 / 上 / 下 ) |
存儲
|
類型 |
TF 卡（內置） |
|
容量 |
8GB |
環境
|
工作環境 |
室內使用， -20 ℃ ~+70 ℃，濕度 90rh% 以下 |
|
存儲環境 |
室內保存， -40 ℃ ~+85 ℃，濕度 95rh% 以下（不凝結） |
|
安全性 |
500V/10M ， 2kV:GB/T 15479-1995 |
標準
|
測量方法 |
IEC61000-4-30 |
|
測量性能 |
IEC61000-4-30 A 級 |
|
閃變 |
IEC61000-4-15 |
|
諧波 |
IEC61000-4-7 |
電磁兼容性
|
標準 |
等級 3 ： GB/T 17626.2-2006 靜電放電抗擾度 等級 3 ： GB/T 17626.3-2006 射頻電磁場輻射抗擾度 等級 3 ： GB/T 17626.4-2008 電快速瞬變脈沖群抗擾度 等級 3 ： GB/T 17626.5-2008 浪涌（沖擊）抗擾度 等級 3 ： GB/T 17626.8-2006 工頻磁場抗擾度 等級 3 ： GB/T 17626.9-1998 脈沖磁場抗擾度 等級 3 ： GB/T 17626.12-1998 振蕩波抗擾度 |
環境可靠性
|
標準 |
GB/T 2423.1-2008 低溫 GB/T 2423.2-2008 高溫 GB/T 2423.4-2008 交變濕熱 GB/T 2423.5-1995 沖擊 GB/T 2423.10-2008 振動 GB/T 2423.22-2002 溫度變化 |
測量參數
測量項目
|
測量類型 |
測量項 |
|
電壓 / 電流 / 頻率 |
有效值、峰值、頻率偏差等 |
|
三相不平衡 |
電壓 / 電流正序值、負序值、負序不平衡度、零序不平衡度 |
|
諧波 |
電壓 / 電流 50 次諧波、 16 組間諧波、 35 組高次諧波、諧波含有率、諧波功率 |
|
波動 / 閃變 |
短閃變、長閃變、電壓波動值 |
|
功率 / 電能 |
有功、無功、視在、功率因數等 |
|
事件記錄 |
電壓暫升、電壓暫降、電壓中斷、沖擊電流、電壓電流總畸變率、奇偶次諧波含有率、電壓電流不平衡、頻率、短閃變、長閃 |
輸入參數
|
測量線路 |
三相三線 / 三相四線制 |
|
測量線路基本頻率 |
50Hz |
|
輸入通道數 |
電壓 4 通道、電流 4 通道 |
|
測量量程 |
電壓測量量程：標稱值 100V ，最大值 460V ；電流測量量程：標稱值 5A 最大值 7.2A |
頻率
|
測量方式 |
由 10 個波形（ 50Hz 時）運算 |
|
顯示方式 |
顯示一個通道的頻率值 |
|
測量量程 / 分辨率 |
50.0000Hz/0.001Hz |
|
測量帶寬 |
42.5000~57.5000Hz |
|
測量精度 |
± 0.001Hz |
電壓 1/2 有效值、電流 1/2 有效值
|
測量方式 |
每兩個周波運算一次，每周波去 1/2 周波組成 1 個波形運算 |
|
測量量程 / 分辨率 |
Max 電壓： 460V/0.01 ， Max 電流： 10A/0.001A |
|
測量精度 |
標稱電壓的 0.2% |
電壓有效值
|
測量方式 |
由 10 個波形（ 50Hz 時）運算 |
|
顯示方式 |
每通道的電壓有效值 |
|
測量量程 / 分辨率 |
Max 電壓： 460V/0.01V |
|
測量精度 |
標稱電壓的 0.1% |
電流有效值
|
測量方式 |
由 10 個波形（ 50Hz 時）運算 |
|
顯示方式 |
每通道的電流有效值 |
|
測量量程 / 分辨率 |
Max 電流： 10A/0.001A |
|
測量精度 |
標稱電流的 0.1% |
諧波電壓、諧波電流
|
測量方式 |
符合 IEC61000-4-7 ，分析窗口幅度 10 個周波 |
|
窗口點數 |
每 10 個周波共 5120 點 |
|
顯示方式 |
表格圖、趨勢圖、柱狀圖 |
|
測量次數 |
1 次 ~50 次 |
|
測量量程 / 分辨率 |
Max 電壓： 460V /0.005 ， |
|
測量精度 |
電壓諧波大于 1% 標稱值時：誤差小于 1% 讀數 電壓諧波小于 1% 標稱值時：誤差小于 0.05% 標稱電壓值 電流諧波大于 3% 標稱值時：誤差小于 1% 讀數 電流諧波小于 3% 標稱值時：誤差小于 0.05% 標稱電壓值 |
間諧波電壓、間諧波電流
|
測量方式 |
符合 IEC61000-4-7 ，分析窗口幅度 10 個周波 |
|
窗口點數 |
每 10 個周波共 5120 點 |
|
顯示方式 |
表格圖、趨勢圖、柱狀圖 |
|
測量次數 |
1~16 組 |
|
測量精度 |
電壓諧波大于 1% 標稱值時：誤差小于 5% 讀數 電壓諧波小于 1% 標稱值時：誤差小于 0.05% 標稱電壓值 電流諧波大于 3% 標稱值時：誤差小于 5% 讀數 電流諧波小于 3% 標稱值時：誤差小于 0.05% 標稱電壓值 |
高次諧波電壓、高次諧波電流
|
測量方式 |
符合 IEC61000-4-7 ，分析窗口幅度 10 個周波 |
|
窗口點數 |
每 10 個周波共 5120 點 |
|
顯示方式 |
表格圖、趨勢圖、柱狀圖 |
|
測量次數 |
1~35 組 |
|
測量精度 |
電壓諧波大于 1% 標稱值時：誤差小于 5% 讀數 電壓諧波小于 1% 標稱值時：誤差小于 0.05% 標稱電壓值 電流諧波大于 3% 標稱值時：誤差小于 5% 讀數 電流諧波小于 3% 標稱值時：誤差小于 0.05% 標稱電壓值 |
有功功率、無功功率、視在功率
|
測量方式 |
有功功率：每 10 個周波進行運算 視在功率：由電壓電流的有效值來運算 無功功率：由視在功率、有功功率來計算 |
|
顯示方式 |
表格圖、趨勢圖 |
|
測量量程 / 分辨率 |
根據電壓電流量程來確定 |
|
測量精度 |
± 0.5% 讀數 |
功率因數
|
測量方式 |
由電壓有效值、電流有效值、有功功率進行計算 |
|
顯示方式 |
實時數據顯示 |
|
測量量程 / 分辨率 |
-1.0000~1.0000 |
|
測量精度 |
± 0.5% 讀數 |
電壓不平衡度、電流不平衡度（負序、零序）
|
測量方式 |
三相三線制或三相四線時，使用三相的基波成分來計算 |
|
顯示方式 |
表格圖、趨勢圖、矢量圖 |
|
測量量程 |
0.00%~100% |
|
測量精度 |
電壓不平衡度：± 0.2% ；電流不平衡度：± 0.2% |
電壓波動
|
測量方式 |
半波方均值來計算 |
|
顯示方式 |
表格圖、趨勢圖 |
|
測量量程 |
0.00%~100% |
|
測量精度 |
± 1% |
IEC 閃變
|
測量項目 |
短閃變（ Pst ）、長閃變（ Plt ） |
|
測量方式 |
根據 IEC61000-4-15 連續測量 10 分鐘的 Pst ，連續測量并計算 2 小時 Plt |
|
顯示方式 |
表格圖、趨勢圖 |
|
測量量程 |
0~20 |
|
測量精度 |
± 5% |
沖擊電流
|
測量方式 |
電流的半波有效值超過設定值的正向沖擊電流 |
|
顯示方式 |
沖擊電流波形、沖擊電流最大值 |
|
測量精度 |
0.1% |
電壓暫升、電壓暫降、短時中斷
|
測量方式 |
暫升：電壓半波有效值正方向超過設定值時，判定為暫升 暫降：電壓半波有效值負方向超過設定值時，判定為暫降 短時中斷：電壓半波有效值負方向超過設定值時，判定為瞬間中斷 |
|
顯示方式 |
暫升、暫降、短時中斷的波形持續時間、幅度等 |
