GD-ZK系列 多路溫度測試儀特點以其豐富的顯示畫面、靈活的操作方式以及強大的記錄、運算、 控制、管理及強大功能，廣泛的適用于各大行各業。本產品吸納了各種國內外數 據記錄儀的優點，應用最新的顯示技術、微電子技術、數據存儲和通訊技術，是一款功能齊全、操作方便、精確可靠、高性價比的產品。
GD-ZK系列 多路溫度測試儀在配置彩色液晶觸摸屏顯示。可以接收多種類型的電流、電壓和電阻信號， 實現溫度、濕度、壓力、液位、流量、成分以及力、力矩、位移等物理量的顯示、記錄、越限監控、報表生成、數據通訊、信號變送以及流量累計等功能。
GD-ZK系列 多路溫度測試儀主要由觸控液晶屏、按鍵、ARM微處理器為核心的主板、主電源、外供變 送器電源、數據采集板、信號輸出板、大容量 FLASH 等構成：
6，可參數設置多點報警功能。
|
|
GD-ZK-50XXS多路數據記錄儀 |

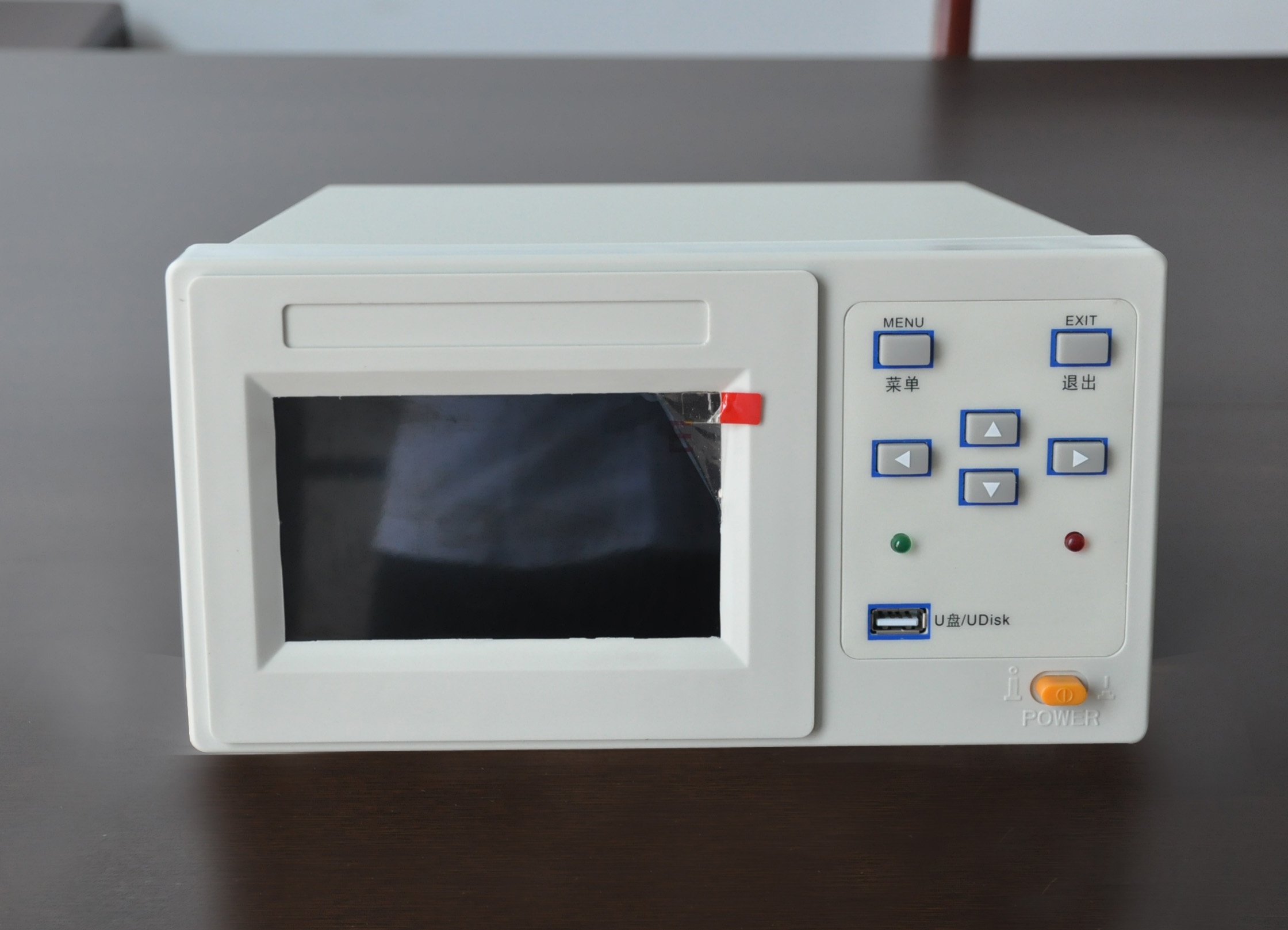

GD-ZK-50XXU多路溫度測試儀 |
|
GD-ZK-64U |
|

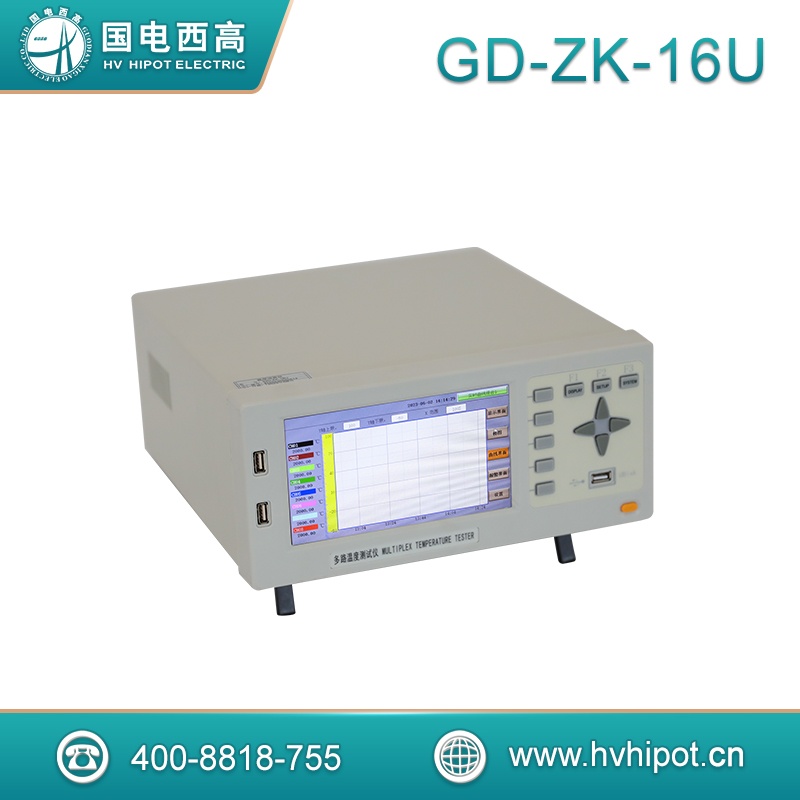

GD-ZK-16U多路溫度測試儀 |

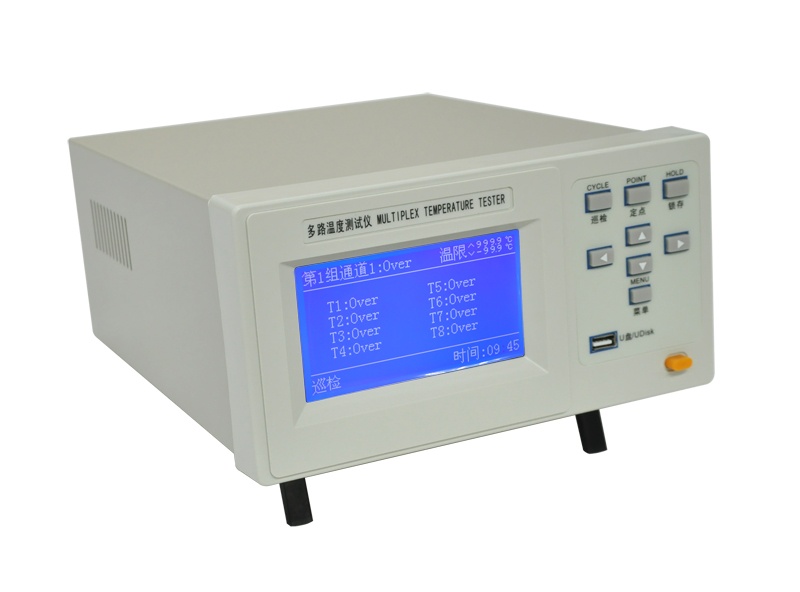

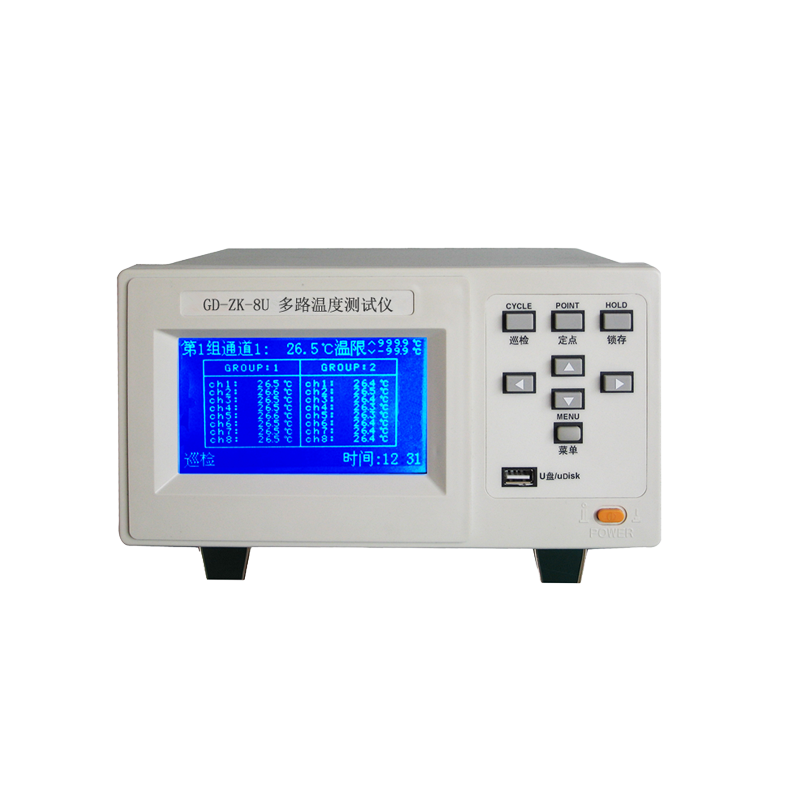

GD-ZK-8U |
||
|
輸入類型： |
熱電阻、熱電偶、電壓、電流、 |
熱電偶：J/K/T/E/S/N/B型PT100 |
輸入信號： |
直流電流： |
（4~20）mA，（0~10）mA，（0~20）mA |
光電繼電器掃描方式，全通道絕緣輸入,平衡輸入 |
測溫范圍： |
-100℃～1000℃；（標配傳感器溫度范圍：-50-300℃） |
|
|
（濕度、壓力、流量） |
PT1000(需定) |
直流電壓： |
（1~5）V ，（0~5）V（0~10）V,(1~10)V |
M3螺栓式端子 |
測量精度： |
0～1000℃:±(讀數值×0.5%+1)℃，-100～0℃:±(讀數值×0.5%+2)℃； |
|||
|
測量范圍： |
測溫范圍：E型\J型\K型\N型\R型\S型\T型\pt100型\電壓\電流 |
熱電阻： |
Pt100(三線制） |
電壓： |
0.01mV-100VF.S.(滿量程)最高分辨率1μV |
抗高頻干擾功能。 |
|||
|
測量精度：0～1000℃:±(讀數值×0.5%+1)℃，-100～0℃:±(讀數值×0.5%+2)℃； |
熱電偶： |
K，S，R，B，N，E，J，T，cu50 |
熱電阻： |
種類：PT100 |
溫度信號輸入通道數： |
最多可配置8組，每組8路；（按機型） |
|||
|
通道數： |
8路16路24路32路40路48路64路定做可以擴展到128路 |
8路16路24路32路40路48路64路 |
溫濕度： |
選配2305溫濕度探頭可以直接測試(溫度-20到110度)(濕度20%到98%) |
熱電偶： |
種類:K、J、E、T、R、S、B、N |
傳感器： |
鎳鉻-鎳硅（K型）熱電偶（T型，J型可特制） |
|
|
顯示： |
320*2345.6寸TFT彩屏 |
480*2725.0寸TFT彩屏 |
測溫范圍： |
-200℃～1999℃；標配K型熱電偶2米長（64通道為64根）外皮耐溫：-50~200℃ |
濕度： |
數字信號輸入(國產FG6010精度3%到5%) |
關于計量： |
①：因每根熱電偶的微小差異，建議去掉熱電偶計量， |
|
|
報警方式： |
一路公共報警（繼電器輸出）(選配） |
測量精度： |
0～1999℃:±(讀數值×0.2%+1)℃，-100～0℃:±(讀數值×0.2%+2)℃ |
電流： |
0.01mA-20.00mA |
供電電源： |
AC220V±10%，50Hz±2%； |
||
|
電壓輸出： |
內部獨立供電輸出 |
抗高頻干擾功能 |
采樣速率： |
1000ms(所有通道)， |
使用環境： |
工作溫度：-20－70℃， |
|||
|
抗高頻干擾功能 |
溫度信號輸入通道數： |
最多可配置10組，每組8路 |
|
方式：ΔΣ方式，16Bit(有效分解能力：±范圍內約1/40000) |
相對濕度：20%－90%； |
||||
|
單屏顯示： |
32路 |
傳感器： |
鎳鉻-鎳硅（K型）熱電偶（T型，J型可特制） |
輸入端子＋／－之間： |
-110V~100V:p-p |
熱電偶相互之間最高電位差： |
＜350V（真有效值）； |
||
|
溫度修正： |
有 |
采樣速率： |
10采樣點/秒 |
通道間（1-1/(-1)： |
60Vp-p |
|
|
||
|
其他功能： |
時鐘功能日歷功能 |
環境條件： |
供電電源： |
AC220V±10%50Hz±2%；直流24V供電（電池供電） |
輸入端子／GND之間： |
60Vp-p |
|
|
|
|
端子類型： |
M3螺絲型 |
使用環境： |
工作溫度：-20－70℃相對濕度：20%－90%； |
通道間： |
350Vp-p(1分鐘內） |
|
|
||
|
允許環境條件： |
1、供電電源：AC220V±10%，50Hz±2%； |
熱電偶相互之間最高電位差： |
＜450V（真有效值） |
輸入端子／GND之間： |
350Vp-p(1分鐘內） |
|
|
||
|
測溫范圍： |
E型:-50.0℃~800.0℃J型:-50.0℃~1000.0℃K型:-50.0℃~1200.0℃N型:-50.0℃~1200.0℃R型:-50.0℃~1500.0℃S型:-50.0℃~1500.0℃T型:-50.0℃~400.0℃pt100型:-50.0℃~400.0℃電壓DCV：0～20mV，0～100mV，0～5V，1～5V |
使用條件： |
環境溫度： |
-10℃~50℃ |
|
|
|
|
|
|
電流DCA：0～10mA，4～20mA |
環境濕度： |
≤85% |
|
|
|
|
|||
|
附件： |
標配：K型熱電偶8根（2米/根）5008U數據采集軟件 |
標配：K型熱電偶8根（2米/根）5008U數據采集軟件 |
海拔高度： |
≤2000m |
|
|
|
|
|
|
選配：濕度傳感器8根（3米/根） |
工作電源： |
AC220V±10% |
|
|
|
|
|||
|
外形尺寸： |
長×寬×高：36cm×26cm×16cm 整機重量：約5kg |
電源頻率： |
50±1Hz |
|
|
|
|
||
