發電廠和變電站的直流系統是控制系統和信號系統、繼電保護自動裝置的工作電源，直流系統的工作可靠性直接影響電力系統的安全。但直流回路種類繁多，支線縱橫，發生接地的幾率非常高。正常情況下，直流系統的正負母線是對地浮空的。當直流系統發生一點接地時雖不會影響正常工作，但當出現第二個接地點時，將有可能引起事故。因此必須立即排除接地故障。
然而，直流系統的接地故障查找卻是一個棘手的問題。傳統的方法是逐路斷開各支路，根據絕緣監察裝置的指示來確定故障支路，然后順著該支路逐級查找，最后確定接地點。這種方法十分費時費力，而且當斷開某一支路時，該支路上的控制與保護裝置要短時退出，這時有可能引起事故。

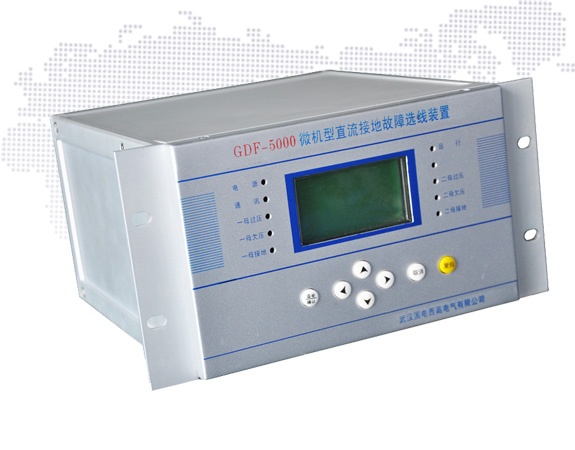

本公司生產的直流系統電壓絕緣監察及選線裝置 （以下簡稱直流選線裝置）可以完美地解決上述問題。該裝置采用現代微電子技術，能實現對直流系統的母線電壓和對地絕緣的實時在線監測，發生故障時能及時報警并在不斷電的情況下自動確定接地支路，在便攜式探測儀的配合下可迅速查找到接地點，是傳統絕緣監察裝置的理想的升級換代產品。廣泛適用于電力、煤炭、冶金、化工、石油等部門。
| 監測最大路數 | 12路、Ⅱ型：32路 |
| 系統接地檢測靈敏度 | ≤99kΩ |
| 支路接地檢測靈敏度 | ≤20 kΩ |
| 每條支路的檢測時間 | ≤10秒 |
| 接地報警信息追憶 | 20次 |
| 輸出報警信號 | 電壓異常、接地 |
| 通訊接口標準 | RS-232，RS-422，RS-485 |
| 適用的直流系統電壓等級 | 220V、110V、48V |
| 電源電壓 | 交流 187V∽253V或直流 176V∽242V |
| 裝置功耗 | ≤15W |
| 重量 | ≤15kg(不含傳感器) |
| 工作環境 | 溫度-5℃～+40℃,相對濕度≤90% |
