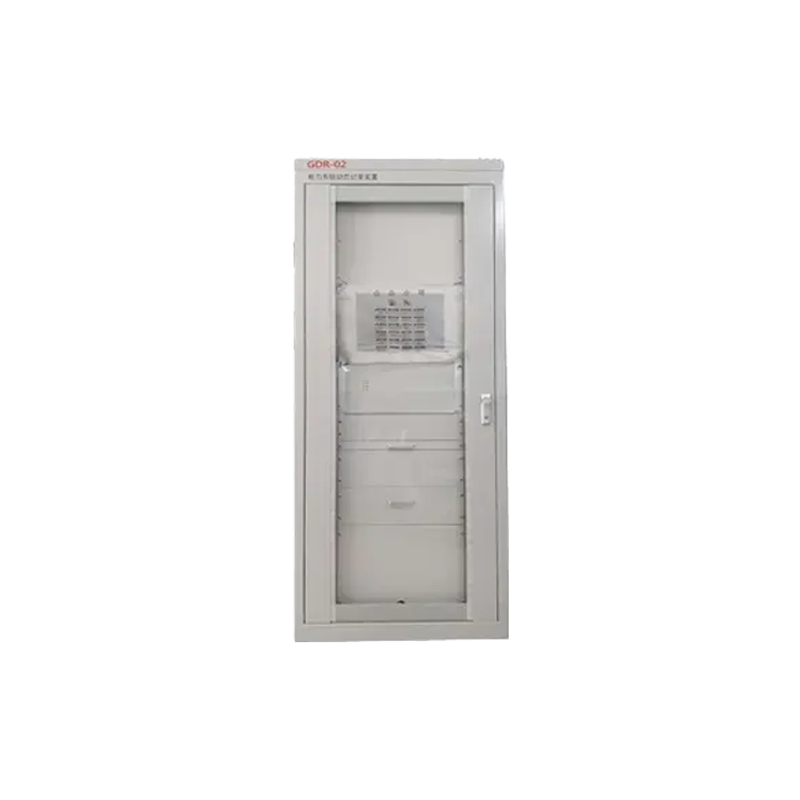

錄波裝置由開關量輸入插件(DI64)、錄波單元插件(ARM)、時鐘接口單元插件(CLOCK)、電源插件(POWER1、POWER2)以及內置的錄波管理單元(EMU)等組成，這些插件安裝在主機箱內構成錄波功能部件。
|
輸 入 信 號 |
模擬量 |
32～96路模擬量，可接入工頻量、直流量、中頻量和高頻信號。 |
|||
|
工頻額定電壓UN（有效值）：57.7V或100V， |
|||||
|
工頻額定電流IN（有效值）：1A或5A，最大過載50倍，持續時間1s |
|||||
|
高頻信號：輸入范圍－30V～+30V，輸入頻率0～5KHz |
|||||
|
直流信號：0～75mV/5V/30V/150V/300V；4～20mA可選 |
|||||
|
開關量 |
32～256路無源或有源接點 |
||||
|
輸入回路 功率消耗 |
交流電壓回路：≤0.5VA/通道 |
||||
|
交流電流回路：IN =5A時，≤1VA/通道；IN =1A時，≤0.5VA/通道 |
|||||
|
直流量：與通道類型有關 |
|||||
|
開關量：≤0.15W/通道 |
|||||
|
采樣指標 |
采樣速率：1K、5K、10KHz可選 |
||||
|
采樣方式：完全由硬件實現同步采集，同步傳輸，同步誤差≤1/16us |
|||||
|
諧波分辨率：最高99次 |
|||||
|
線性工作范圍：電壓回路0.5V～180V；電流回路0.1～40 IN |
|||||
|
采樣精度：16Bits，優于0.5％，相位誤差≤1° |
|||||
|
開關量分辨率：0.1ms，與設定的采樣率有關 |
|||||
|
暫態錄波 啟動方式 |
a.模擬通道突變量啟動，誤差≤20％ |
||||
|
b.模擬通道門限啟動，包括零序通道，誤差≤10％ |
|||||
|
c.序分量門限啟動，誤差≤10％ |
|||||
|
d.頻率門限啟動，誤差≤0.05Hz |
|||||
|
e.頻率變化率啟動: df/dt≥0.1HZ/s，誤差≤0.05Hz |
|||||
|
f.振蕩啟動：1.5s內最大值與最小值之差大于平均值10％ |
|||||
|
g.諧波啟動，包括三次諧波和五次諧波，誤差≤10％ |
|||||
|
h.過激磁啟動，誤差≤10％ |
|||||
|
i.逆功率啟動，誤差≤10％ |
|||||
|
j.差流啟動，誤差≤10％ |
|||||
|
k.開關量變位啟動 |
|||||
|
l.手動啟動和遠方啟動 |
|||||
|
錄波方式 |
暫態 記錄 |
符合《DL/T 553-1994 220～500kV電力系統故障動態記錄技術準則》或《DL/T873-2004微機型發電機變壓器組動態記錄裝置技術條件》規定的暫態數據記錄功能。 |
|||
|
慢記錄 |
符合《DL/T873-2004微機型發電機變壓器組動態記錄裝置技術條件》規定的穩態數據記錄功能。 |
||||
|
無啟動 長錄波 |
上電即開始錄波的方式，在采樣率為1 kHz /2kHz（每周波20/40個采樣值）。 |
||||
|
記錄能力 |
數據接收和處理單元存儲介質：不小于128MB |
||||
|
數據接收和處理單元硬盤（ARM2選配）：不小于40GB |
|||||
|
嵌入式管理單元硬盤：不小于40GB |
|||||
|
暫態數據記錄文件保存數量：不小于1000個 |
|||||
|
長錄波數據保存時間：不少于15天 |
|||||
|
記錄的安全性 |
2個ARM單元＋錄波管理單元，三重冗余存儲，掉電自保持 |
||||
|
長錄波的提取 |
按開始時間、持續時間 |
||||
|
根據越限事件標記 |
|||||
|
參數 修改
|
在線修改 |
錄波器在線運行時，在Windows環境下修改運行參數(具有權限保護) |
|||
|
離線修改 |
由離線計算機修改后，通過移動盤導入現場錄波器(具有權限保護) |
||||
|
遠傳修改 |
定值管理部門通過遠傳修改(具有權限保護) |
||||
|
分析 計算功能 |
故障分析 |
在線 |
自動識別線路/主變故障，顯示并上送故障簡要信息、打印故障分析報告 |
||
|
離線 |
在離線計算機對故障錄波數據進行分析 |
||||
|
圖形顯示 |
a.按通道/對象顯示，顯示通道可選 |
||||
|
b.一次值/二次值，瞬時值/有效值，連線/離散采樣點 |
|||||
|
圖形變換 |
任意窗口放大，水平放縮，縱向放縮，拷貝，移動 |
||||
|
分析計算 |
諧波、向量、序分量、有功、無功、頻率、阻抗及動作特性分析 |
||||
|
輔助工具 |
導出數據到EXCEL、波形標注、剪貼波形 |
||||
|
測距 |
自動測距 |
金屬性短路優于2％，雙端測距1％ |
|||
|
手動測距 |
用戶選擇線路和計算點，分析測距 |
||||
|
通訊功能 |
通訊接口 |
RS232/RS485接口：通過MODEM與調度端進行撥號方式組網，或與監控系統連接，采用IEC870-5- 103規約 |
|||
|
RJ45接口：TCP/IP協議、IEC870-5- 103規約 |
|||||
|
通訊功能 |
a.事件信息（錄波啟動、越限事件、裝置告警）自動上送 |
||||
|
b.按設定條件上送文件或人工調取錄波文件 |
|||||
|
c.實時監視 |
|||||
|
d.啟動錄波 |
|||||
|
實時 功能 |
a.實時波形（包括通道波形、諧波、差流） |
||||
|
b.模擬通道的有效值、相角差 |
|||||
|
c.開關量狀態信息 |
|||||
|
打印 管理 |
Windows下，默認系統打印機 |
||||
|
每次故障錄波后，根據設定的條件（區內故障、開關量變位）打印故障波形和分析報告。 |
|||||
|
可打印配置文件、定值參數 |
|||||
|
告警 信號 |
消息窗口顯示：錄波器、錄波管理單元自檢信息 |
||||
|
前置機指示燈：失電信號、錄波信號、裝置異常故障 |
|||||
|
接點信號（NO+NC）：失電、錄波、裝置異常 |
|||||
|
通信報文：提供詳細的告警信息 |
|||||
|
電磁兼容 |
幅射電磁場干擾試驗GB/T14598.9 IEC61000-4-3 Level Ⅲ |
||||
|
快速瞬變干擾試驗GB/T14598.10 IEC60255-22-4 Level Ⅳ |
|||||
|
脈沖群干擾試驗GB/T14598.13 IEC60255-22-1 Level Ⅲ |
|||||
|
靜電放電試驗GB/T14598.14 IEC60255-22-2 Level Ⅳ |
|||||
|
浪涌（沖擊）抗擾度試驗GB/T 17626.5 IEC61000-4-5 Level Ⅲ |
|||||
|
環境 條件 |
環境溫度：－10～50℃ |
||||
|
相對濕度：5％～95％ |
|||||
|
大氣壓力：86～106Kpa |
|||||
|
供電電源 |
交流 |
220V；允許偏差：－20％～＋15％；頻率：50HZ |
|||
|
直流 |
110V/220V；允許偏差：－20％～＋20％ |
||||
|
|
2260mm(2360mm) X 800mm X 600mm(550mm) (高X寬X深) |
||||
|
包裝后，2450（2550）×980×890mm (高X寬X深) |
|||||
|
重量 |
260Kg |
||||
