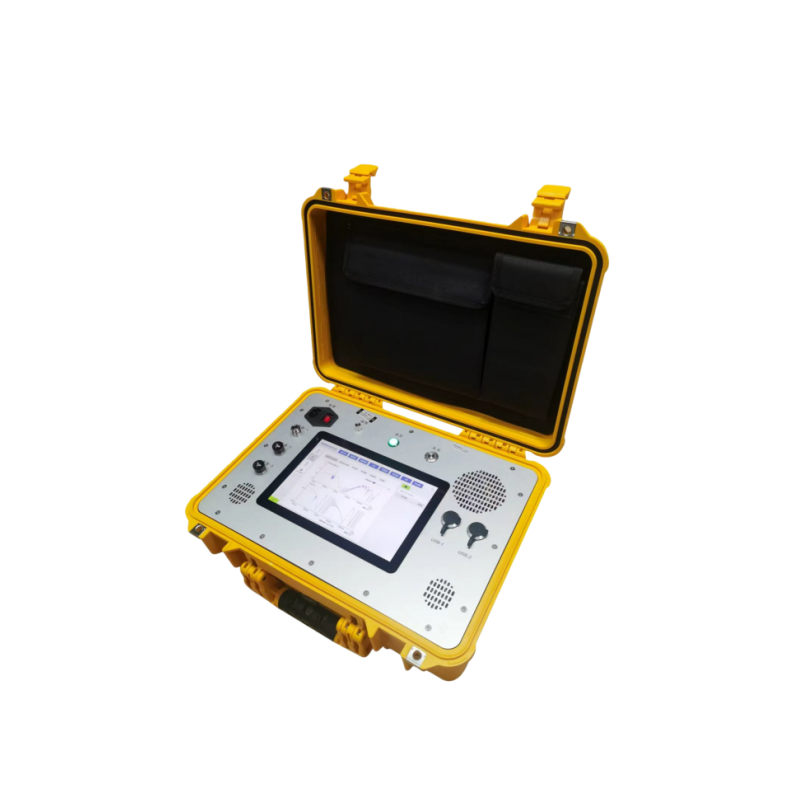

BISA電纜寬頻阻抗譜分析儀是一款緊湊、便攜的電纜局部狀態診斷和缺陷定位設備。不論在實驗室環境還是現場復雜的電磁環境，儀器都能以極高的精度，快速、無損地完成測試，顯著減少停電時間。
本設備是基于傳輸線理論，利用電纜的阻抗特性，測量電纜在不同頻率下的阻抗變化，通過數字信號處理，進而對電纜結構或缺陷進行精準測量和定位。
在電纜首端注入掃頻信號和加窗傅立葉變換，實現對電纜結構、阻抗等參數的精準測量以及微弱缺陷的精準定位。 高頻電壓信號產生的電磁波在電纜傳播時遇到非均勻介質會產生反射電壓，通過時頻轉換算法對頻率一反射電壓幅值進行處理即可得到電纜每個區域的波阻抗特征?；?span lang="EN-US">C語言平臺開發的測試軟件使電纜測試與診斷過程更加簡潔、迅速。測試前只需簡單設置少量參數，即可開始測量。智能定位輔助功能可向用戶直觀地表明缺陷的具體位置及嚴重程度。
|
頻率范圍 |
100kHz~100MHz |
9kHz~1GHz |
|
最大輸出功率 |
0dBm |
±10dBm |
|
動態范圍 |
85db |
115db |
|
測試端口數量 |
1/3 |
1/3 |
|
頻率精度 |
2ppm |
7ppm |
|
測試速度 |
1000點/秒 |
10000點/秒 |
|
最大掃頻點數 |
10000點 |
50000點 |
|
電纜長度范圍 |
10m~100km |
10m~200km |
|
定位精度 |
全長的±0.5% |
全長的±0.1%±10cm |
|
被測試品類型 |
帶屏蔽的電纜 |
帶屏蔽的電纜 無屏蔽電纜 特種低壓電纜 電纜外護套 |
|
顯示方式-原始數據 |
反射系數波阻抗 |
反射系數波阻抗 |
|
顯示方式-結果分析 |
脈沖響應 脈沖幅值 |
脈沖響應 脈沖幅值 階躍響應 |
|
分析功能 |
特征分析 |
特征分析 對比分析 帶寬調節分析 |
|
供電方式 |
電池供電 |
交流電源 |
