一、概述

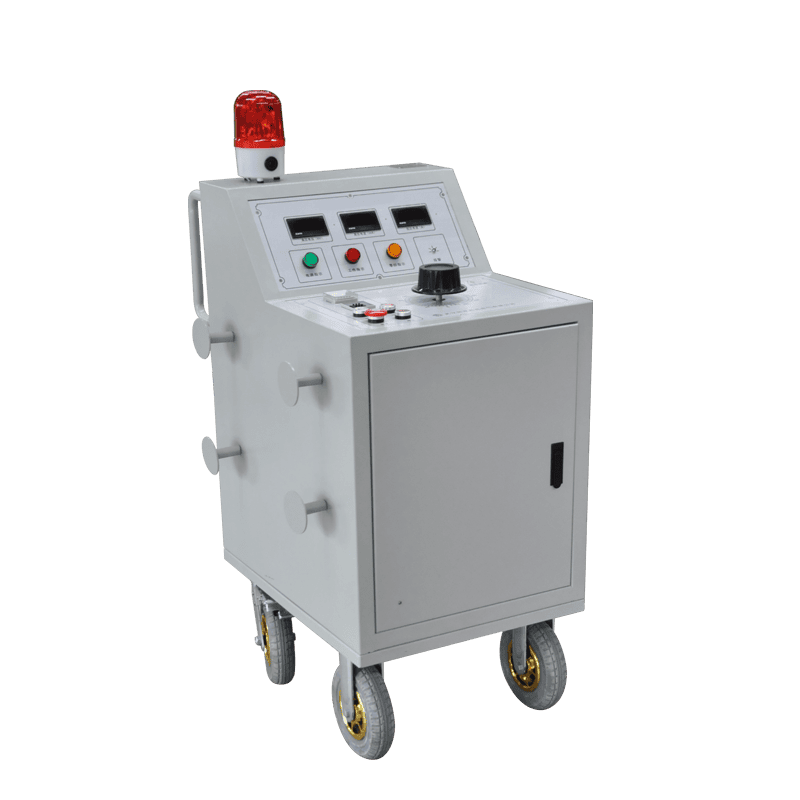

試驗變壓器操作臺（箱）是電力測試領域中極為關鍵的設備，主要用于為試驗變壓器提供調壓控制服務，在供電企業、大型工廠、冶金、發電廠、鐵路等諸多需要電力維修與檢測的部門廣泛應用。其具備使用維修便利、性能卓越、安全可靠、外型結構美觀、堅固耐用以及移動方便等突出特點。部分先進的操作臺（箱）還采用了微電子處理技術，能夠提前對全部使用過程進行設置，以全中文界面呈現，操作過程簡單易懂。
二、工作原理
試驗變壓器操作臺（箱）主要由接觸式調壓器（50kVA 以上通常采用電動柱式調壓器）及其相關的控制、保護、測量、信號電路共同組成。其工作的基本原理是接入 220V 或 380V 的工頻電源，通過對調壓器進行調節，進而改變?cè)囼?yàn)變壓器的輸入電壓，最終獲取符合需求的試驗高壓電壓值。
舉例來說，當接入 220V 工頻電源后，操作人員轉動調壓器的調節手柄，調壓器內部的電刷會在繞組上移動，改變繞組的匝數比，從而實現輸出電壓的改變。這個輸出電壓就是試驗變壓器的輸入電壓，隨著輸入電壓的變化，試驗變壓器依據電磁感應原理，在次級繞組感應出相應的高壓，用于對被試品進行耐壓等試驗。同時，操作臺（箱）內還設置了高壓輸出電壓表，用于直觀顯示試驗變壓器輸出的高壓數值；低壓輸入電流表，可實時監測輸入試驗變壓器的低壓電流大小；過流保護電路則在電路出現過流情況時，迅速切斷電路，保護設備和人員安全。例如，當被試品發生擊穿短路等故障導致電流突然增大超過設定值時，過流保護電路中的繼電器會立即動作，切斷電源，避免設備因過大電流而損壞。
三、使用方法
（一）操作前準備
-
設備檢查：開箱時需仔細檢查電器元件及接觸點是否在運輸過程中出現損壞或接觸不良的情況。使用前，再次檢查各電器部件的接觸狀況，尤其是調壓器的碳刷，務必保證其接觸良好。若碳刷接觸不良，可能會導致調壓器輸出電壓不穩定，影響試驗結果甚至損壞設備。
-
參數設置：根據被試品的容量及電壓等級，精確調整數字式電流繼電器。需要注意的是，過流參數是按照用戶所選控制器的最大輸出電流所制定的，嚴禁超過最大整定值，否則可能無法有效保護設備，在出現過流故障時引發危險。同時，對于具備時間設定功能的操作臺（箱），要根據試驗要求，通過 “+”“-” 按鈕準確設定好試驗時間，時間設定單位一般為秒。
-
場地布置與接線：按相關規程要求，合理設置好試驗場地。接好設備連線，連線過程中，高壓試驗回路設備之間可采用細鐵絲連接，連線不宜過于松弛，以免影響電氣性能，但也不能過緊，防止在試驗過程中因設備振動等原因?qū)е逻B線斷裂。接線時，要特別注意對地絕緣距離，應保證不小于 50cm，以防止發生對地放電等安全事故。此外，所有接地點，包括控制箱接地、試驗變壓器高壓尾接地、外殼接地及試驗臺接地等，都必須連接可靠，良好的接地是保障試驗安全的重要前提。
（二）升壓操作流程
-
送電：合上電源開關，此時可以看到電源指示燈亮起。接著按下送電按鈕，接觸器吸合，調壓器帶電，電源信號燈滅，送電信號燈亮，此時設備進入可升壓狀態。
-
升壓：緩慢順時針旋動調壓器手柄，在升壓過程中，操作人員必須密切注視電壓表的變化，升壓速度一般應以每秒 3KV 為宜。升壓速度過快可能會對被試品造成損傷，無法準確檢測出被試品在正常升壓速率下的絕緣性能等指標。當升壓至被試品規定的耐壓值時，應及時按下計時按鈕，同時密切關注被試品的狀態，觀察是否有異常聲響、冒煙、異味等情況出現。
（三）試驗結束操作
-
降壓：當達到被試品規定的耐壓時間時，操作臺（箱）內會發出報警聲，表示被試品耐壓合格（若試驗過程中出現異常，則表示被試品不合格）。此時，應將調壓器手柄逆時針方向旋動，使調壓器歸零，將電壓降為零。
-
斷電：電壓歸零后，按下停止按鈕，切斷電源。然后解除設備連線，整理好試驗場地。
（四）異常情況處理
-
過電壓：在升壓或耐壓試驗過程中，如出現過電壓情況，應及時逆時針旋動調壓器旋鈕，使電壓迅速回到規定值。過電壓可能會對被試品和試驗設備造成嚴重?fù)p壞，必須立即處理。
-
過電流：試驗過程中，若電流表電流指示超出被試品規定的范圍，應立即停止升壓。此時需要仔細檢查原因，可能是被試品存在絕緣缺陷導致電流過大，也可能是試驗回路中存在短路等故障。在排除故障后，方可再次進行試驗。
-
短路、閃絡、擊穿等故障：在升壓或耐壓試驗過程中，如發生短路、閃絡、擊穿等過電流情況，電流繼電器會迅速動作，使調壓器自動斷電，表示被試品不合格。此時，應將調壓器回零，并將計時按鈕復位，以便下次操作。同時，對被試品和試驗設備進行全面檢查，確定故障原因并修復后，才能繼續進行試驗。
四、使用條件
-
環境溫度：試驗變壓器操作臺（箱）適宜在 0 - 40℃的環境溫度下使用。若環境溫度過高，可能會影響設備內部電器元件的散熱，導致元件性能下降甚至損壞；若環境溫度過低，一些電子元件的參數可能會發生變化，同樣影響設備的正常運行。
-
相對濕度：環境的相對濕度應小于 85%。濕度過高容易在設備內部產生凝露現象，降低設備的絕緣性能，引發短路等故障。
-
使用場地：使用場地內應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和腐蝕性介質。這些有害物質可能會侵蝕設備的絕緣材料和金屬部件，縮短設備使用壽命，甚至在試驗過程中引發安全事故。
五、注意事項
-
應嚴格按照相關的操作規程操作，嚴禁私自使用或在無安全員監督的情況下使用試驗變壓器操作臺（箱）。電力試驗涉及高電壓，操作不當極易引發安全事故，危及人員生命安全和設備完好。
-
該設備應存放在通風、干燥、無腐蝕性氣體的地方，以保證設備的正常使用壽命和性能。良好的存儲環境能夠有效減少設備因受潮、腐蝕等原因?qū)е碌墓收习l(fā)生概率。
-
如發現調壓器碳刷過度磨損，應及時更換同規格的電刷。碳刷過度磨損會影響調壓器的調壓精度和接觸性能，進而影響試驗的準確性和設備的正常運行。
-
長期未用的試驗變壓器操作臺（箱），在重新使用時必須用兆歐表進行絕緣測量，確定阻值不低于 0.5MΩ 方可繼續使用。通過絕緣測量，可以提前發現設備因長期閑置可能出現的絕緣性能下降等問題，確保設備在安全的狀態下投入使用。
-
