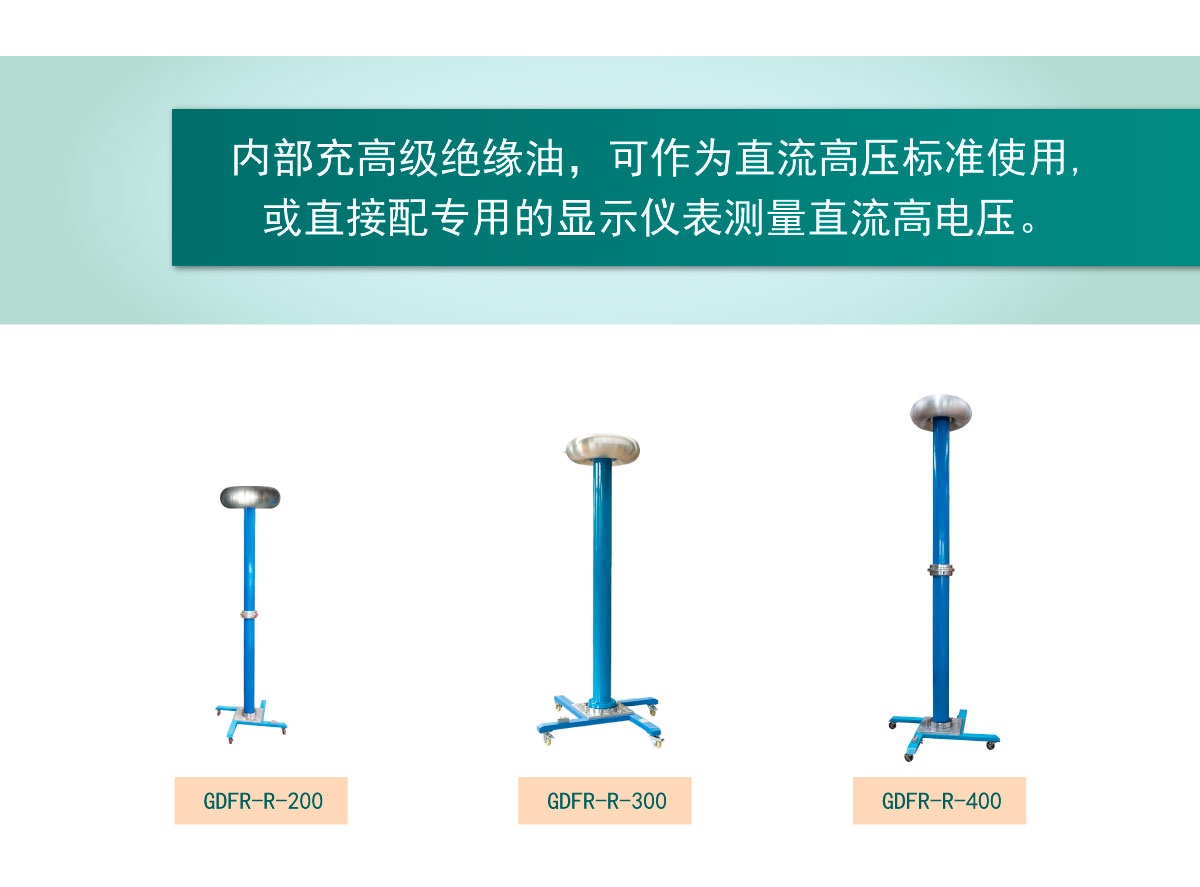

· 內部充高級絕緣油，可作為直流高壓標準使用,或直接配專用的顯示儀表測量直流高電壓。

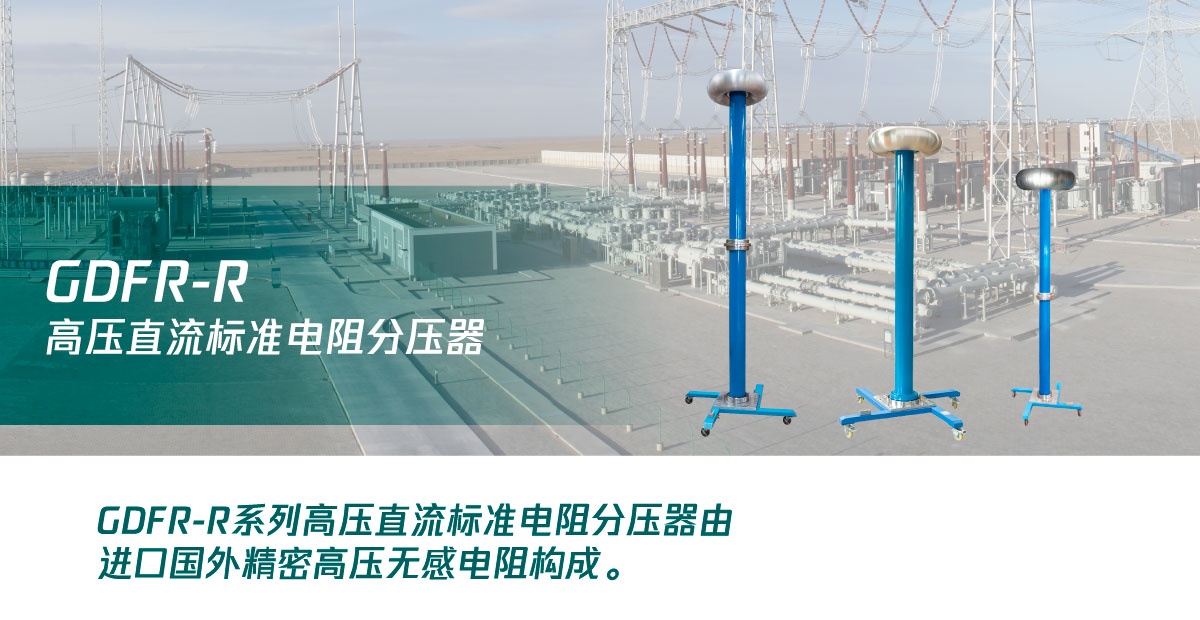

GDFR系列直流分壓器是一種通用型高壓測量儀表，可用于電力系統、電器、電子設備制造部門測量直流高電壓。分壓器是由高壓測量部分和低壓顯示儀表構成。工作時高壓部分和低壓儀表分開，工作安全可靠。
產品特點
1．低壓顯示表采用大屏幕、高亮度的液晶表，6位半數字顯示，測試精準、直觀。
2．交直流信號自動識別，量程自動轉換，方便準確。
3.高壓臂采用平衡式等電位屏蔽結構。
4.完全密封的絕緣筒內部采用優質電子元件，而使整個裝置測試準確、線性好。
5.高精度，高線性度，高穩定度，抗干擾。
6.內部采用絕緣油作為絕緣及散熱介質，產品不得倒置。
7.底座帶有腳輪，便于移動。
|
型 號 |
GDFR-R-5 |

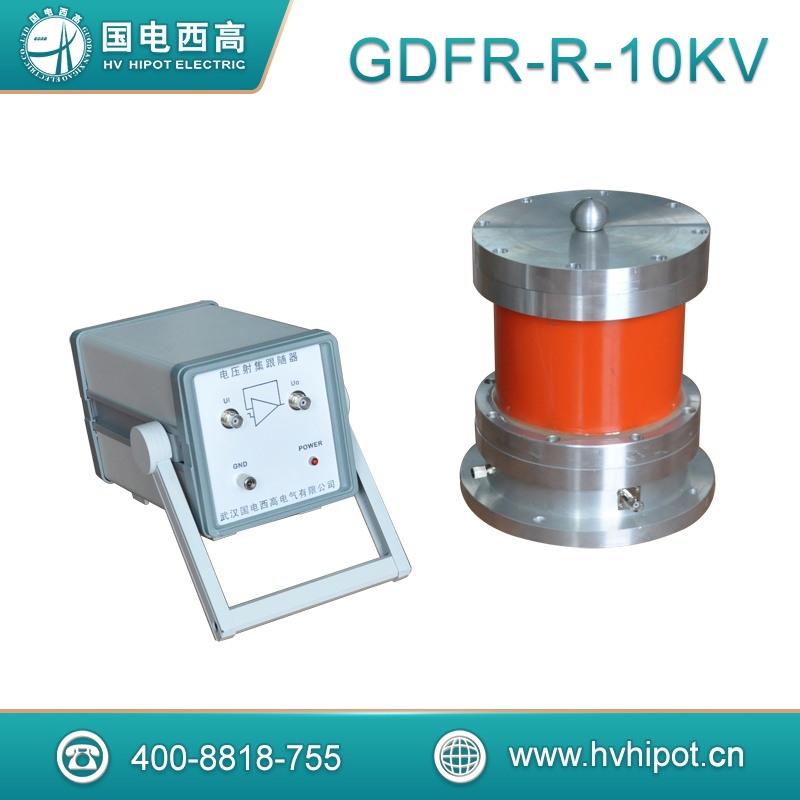

GDFR-R-10 |

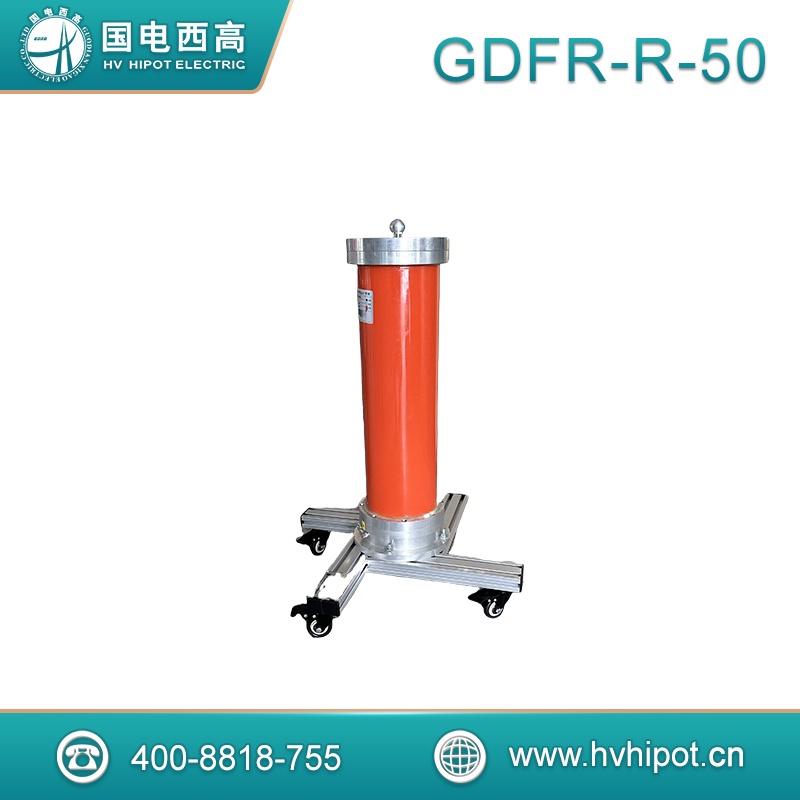

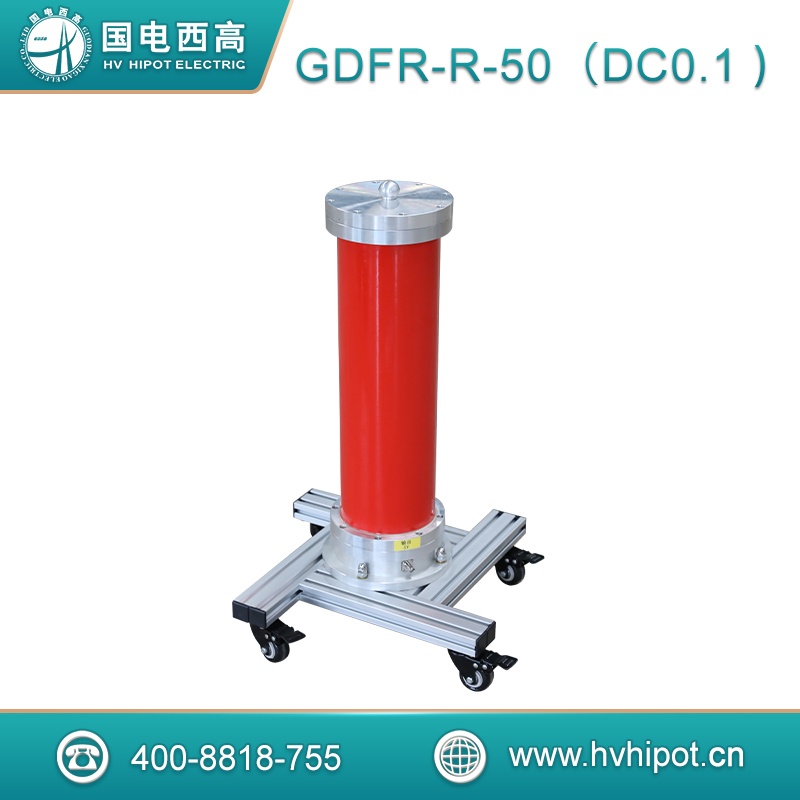

GDFR-R-50 |
GDFR-R-100 |

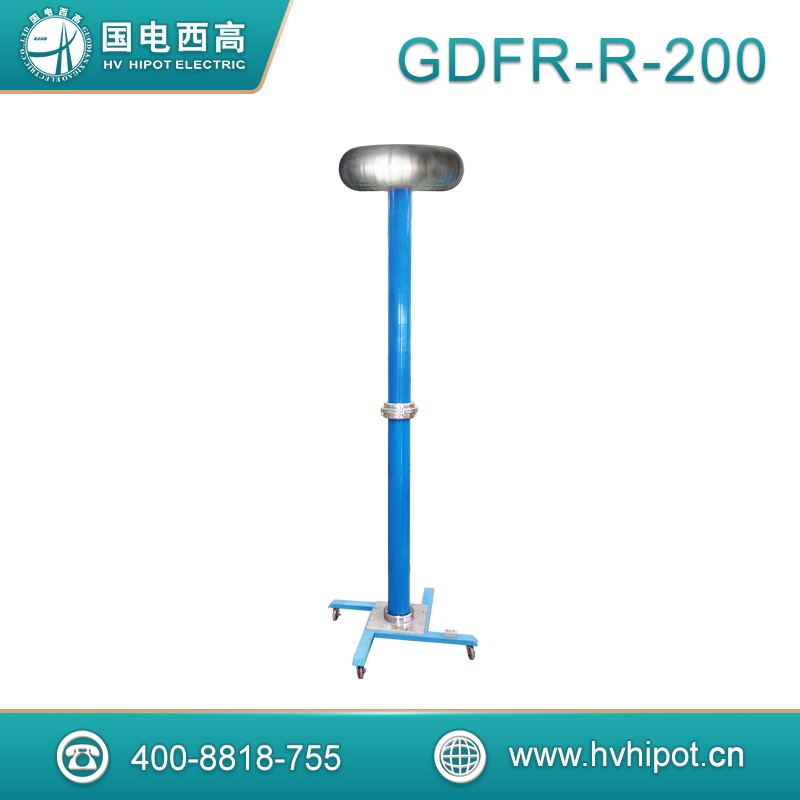

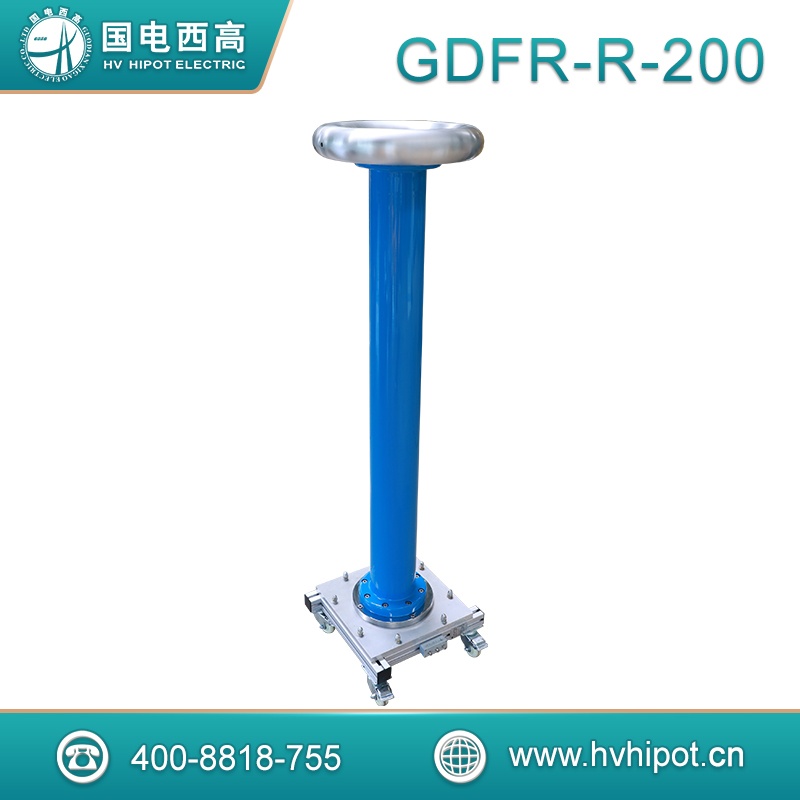

GDFR-R-200 |

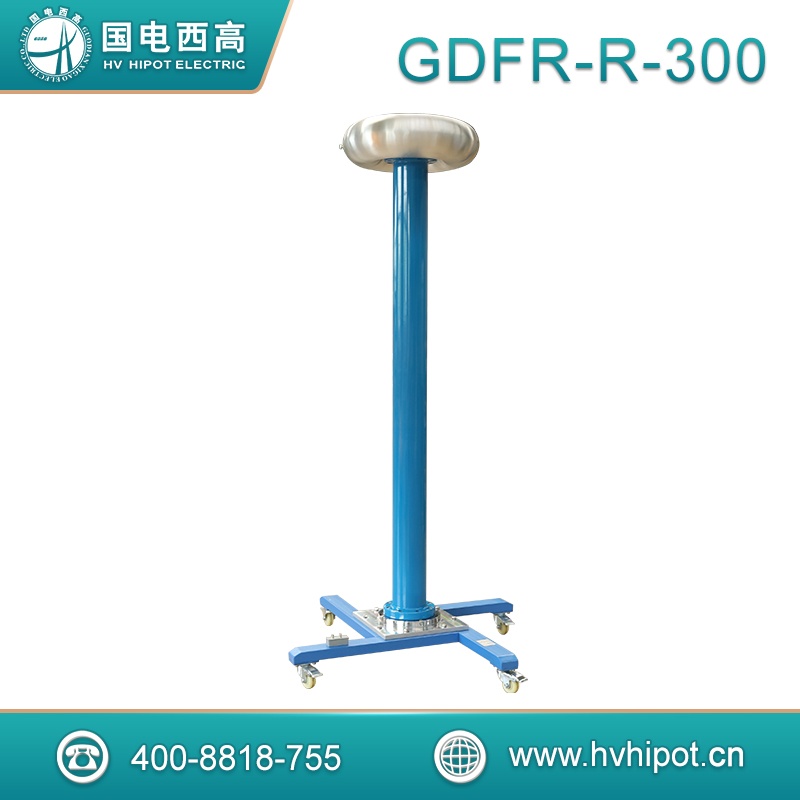

GDFR-R-300 |

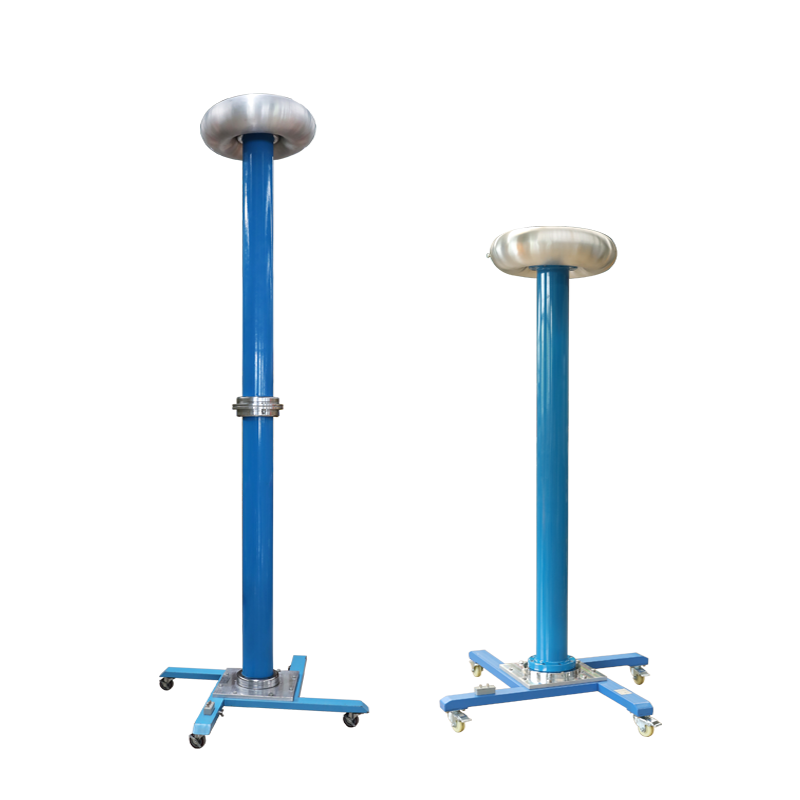

GDFR-R-400 |
|
額定電壓 |
5 |
10 |
50 |
100 |
200 |
300 |
400 |
|
輸入電阻( MΩ) |
2 |
30 |
150 |
|
|
|
1200 |
|
等電位屏蔽電阻( MΩ) |
4 |
60 |
300 |
|
|
|
2400 |
|
輸出電壓(V) |
|
|
5 |
|
|
|
4 |
|
額定分壓比 |
10000：1 |
10000：1 |
10000:1 |
|
|
|
100000:1 |
|
分壓比準確度 |
0.02% |
0.10% |
0.10% |
0.10% |
0.10% |
0.10% |
0.10% |
|
分壓比年穩定度 |
優于0.01% |
優于0.1% |
優于0.05% |
|
|
|
優于0.05% |
|
外形尺寸 |
182*182*240 |
180*180*240 |
300*300*620 |
|
|
|
400*400*3200 |
|
重量 |
2.5 |
7 |
15 |
|
|
|
80 |
|
SF6氣體壓力 |
0.15MP(1.5bar) |
|
|
|
|
|
|
|
環境溫度 |
20℃±15℃ |
20℃±15℃ |
20℃±10℃ |
|
|
|
20℃±10℃ |
|
相對濕度 |
<80% |
||||||
|
其他 |
使用環境中不應含有引起腐蝕的氣體和物資 |
||||||
