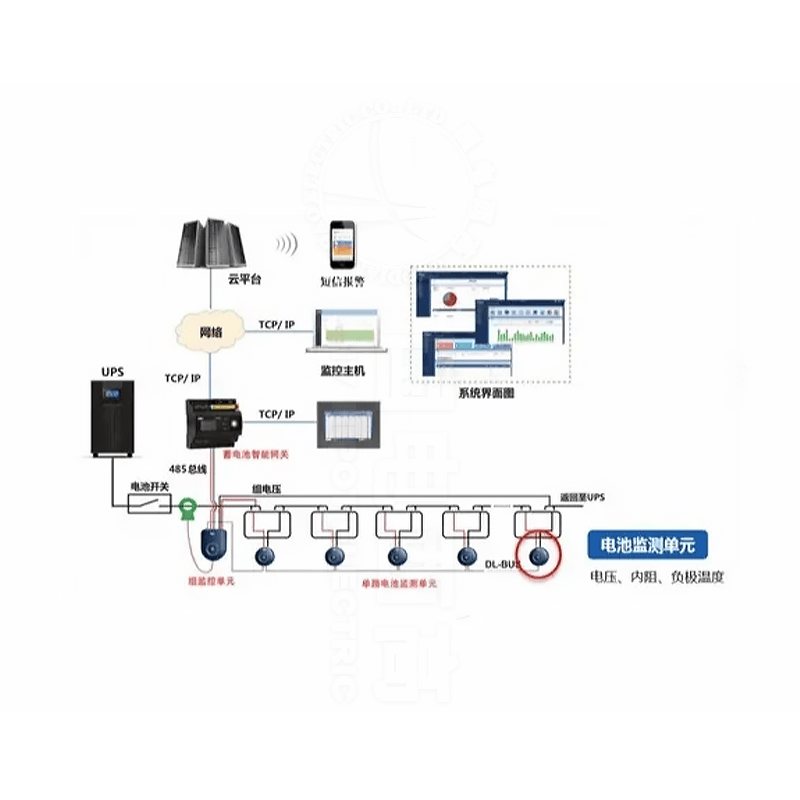

| 無線智能顯示主控 | 單體監控模塊》組端收斂模塊 1.UPS 2. 動力環境監控室 3.UPS — 動力環境監控室 |
| 實際應用可能會有 1,2,3 的組合 | |
| 有智能顯示主控模塊 | 單體監控模塊》組端收斂模塊 》顯示主控模塊 1.UPS 2. 動力環境監控室 3.UPS — 動力環境監控室 |
| 實際應用可能會有 1,2,3 的組合 |
測量溫度及精度 電池組壓： 5~800V，± 0.5%
2V模塊 ：1.000V～3.000V 精度：≤0.2%
6V模塊 ：4.500V～10.000V 精度：≤0.2%
12V模塊：8.000V～18.000V 精度：≤0.2%
單體內阻： 10~48000μ Ω，精度：土3%
分辨率： 10μ Ω
電流： 0~2000A，精度± 1 %
溫度： -10~+85 °C，精度± 1°C
組端匯集模塊：DC12~24V <2A
通訊接口 1個 RS485
接口 2個232接口 1 個以太
網接口
絕緣耐壓：主控模塊：機殼對電源輸入端口1500Vac 1分鐘 機殼對電池檢測端口 2500Vdc 1分鐘
實時監測頻率：單體監控模塊：耐壓20V
單體電壓： 12 秒內刷新所有電池信息
單體溫度： 12 秒內刷新所有電池信息
單體內阻：根據設定進行周期測試，也 可以手動啟動 (更新一節電池時間 <2S)
| 序號 | 模塊名稱 | 備 注 |
| 1 | 組端匯集模塊 | 根據蓄電池組組數配置數量 |
| 2 | 單體監測模塊 | 根據蓄電池單體數量配置個數 |
| 3 | 單體均衡采集模塊 | 根據蓄電池單體數量配置個數 |
| 4 | 電流霍爾傳感器 | 根據蓄電池組組數配置數量 |
| 5 | 智能顯示模塊 | 根據現場實際運用情況配置數量 |
| 6 | 后臺軟件 | 根據客戶需求配置 |
| 7 | 移動端 APP | 根據客戶需求配置 |
